CC

CRIMINALITATE CIBERNETICĂ

Seminar

I. Prezentare. Rețele și protocoale de comunicație

1. Dispozitive de calcul (calculatoare)
2. Informație

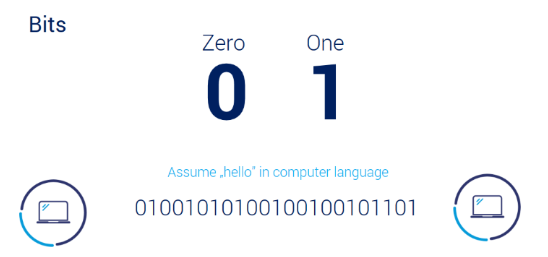

   1. Biți (bits)
   2. Teoria comunicației (Shanon)

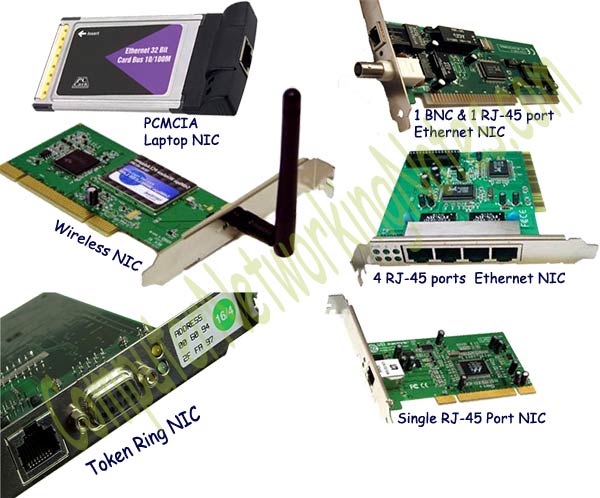

3. Interfețe de rețea (Echipament Nivel Fizic)

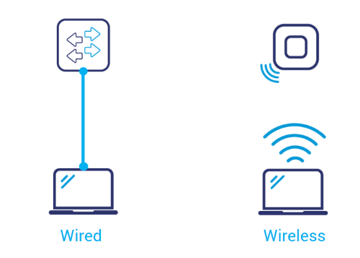

4. Conexiuni

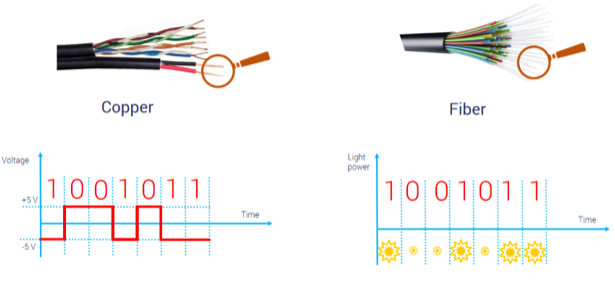

   1. Ghidate (cabluri)
   2. Neghidate (fără fir)



5. Biți - Semnale

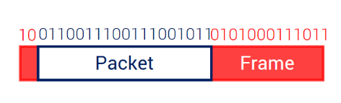

6. Biți - Cadre - Pachete

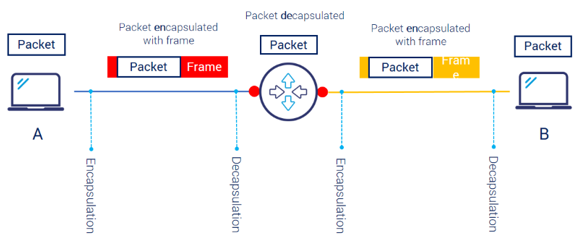

7. Incapsulare - decapsulare

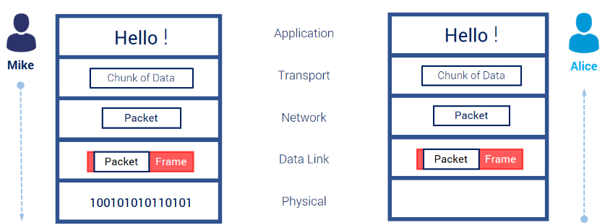

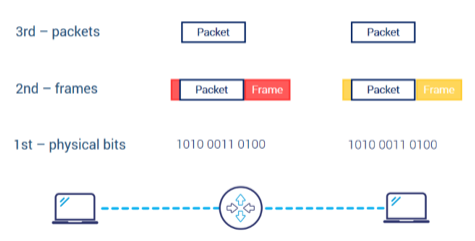

8. Niveluri de comunicație



9. Model de comunicație
   1. Medii de comunicație (soluții de interconectare)
   2. Tehnologii de rețea (tipuri de rețele)
   3. Protocoale de comunicație (reguli de comunicație)

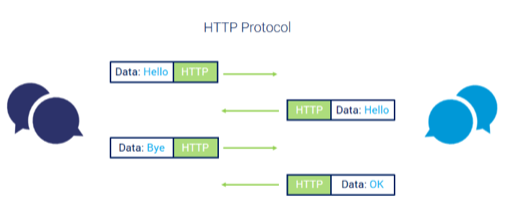

10. Nivel Aplicație

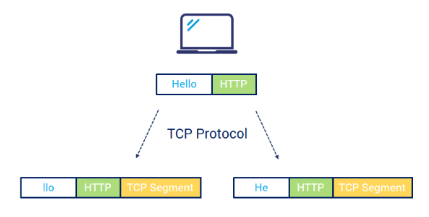

11. Nivel Transport

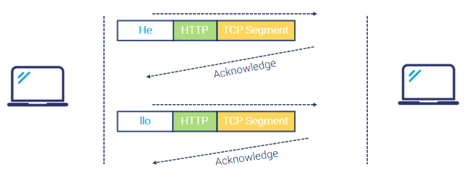

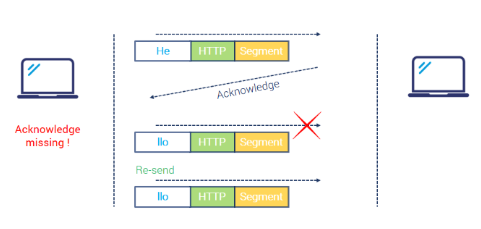

1. TCP

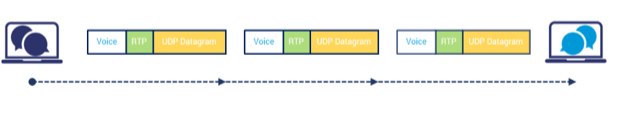

2. UDP

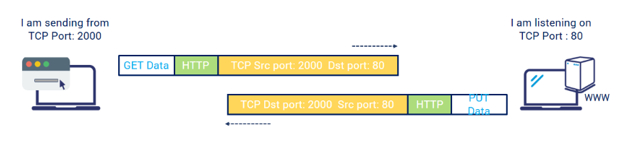

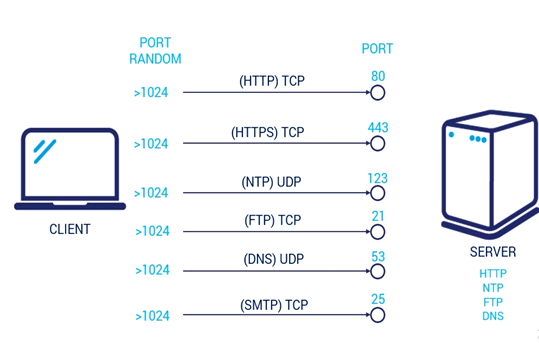

12. Porturi de comunicație

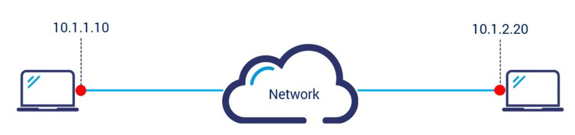

13. Nivel Rețea - Adrese IP
    1. Alocare adrese

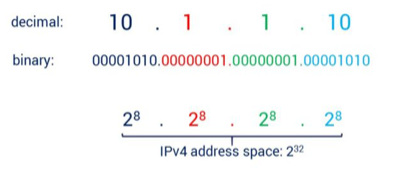

    2. Spațiu de adresare

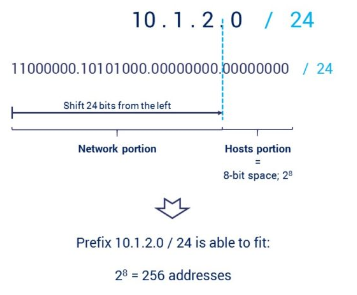

    3. Masca de rețea (delimitare logica a rețelei)

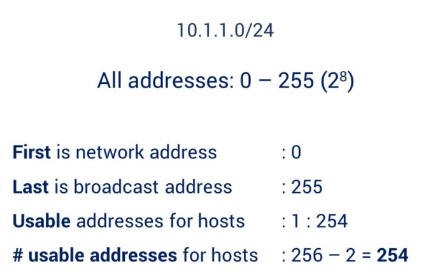

    4. Elemente spațiu de adresare
    1. Adresa rețea (prima adresa)
    2. Adresa de broadcast (ultima adresa)
    3. Adrese IP utilizabile pentru configurarea dispozitivelor de rețea (hosts)

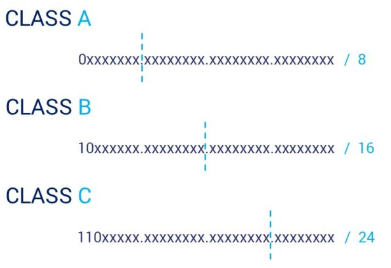

    5. Clase de adrese

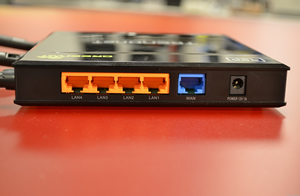

    6. Echipament Nivel rețea



14. Nivel Legătură de date (Data Link)

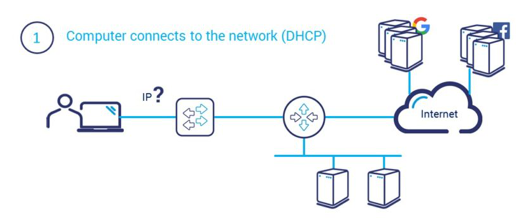

    1. Conectare în rețea

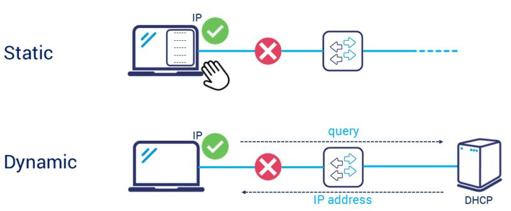

    2. Alocare adresa

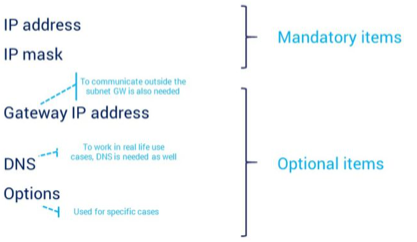

    3. Elemente configurare



    4. Elemente suplimentare

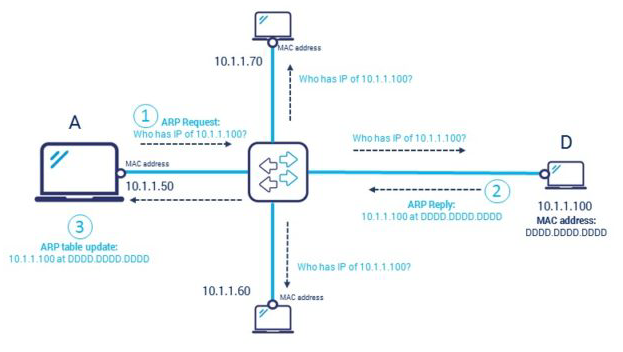

    5. ARP - Address Resolution Protocol (adresa IP - adresa MAC )

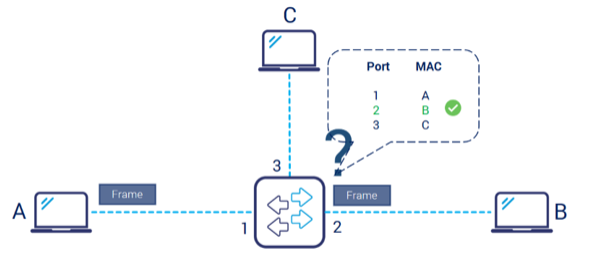

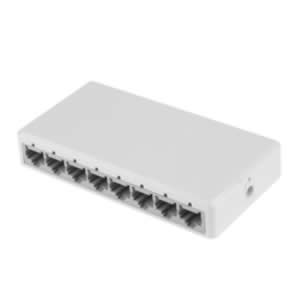

    6. Echipament LAN - Switch

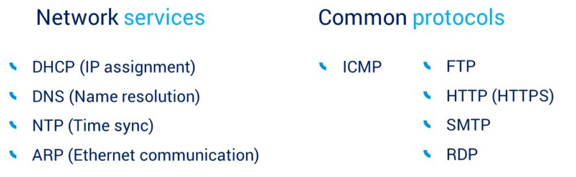

15. Servicii de rețea
    1. Protocoale de comunicație



    2. Porturi de conexiune (sesiune)

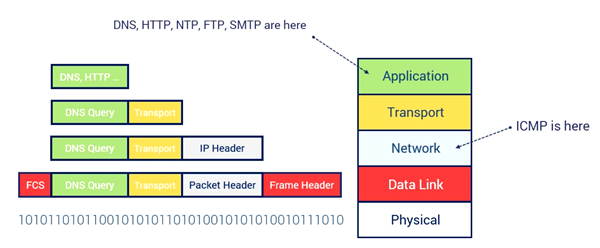

    3. Niveluri de comunicație



16. Modele de comunicaţie - identificare protocoale

    ISO/OSI		TCP/IP		Exemple de protocoale	Forma datelor
    7	Aplicaţie	4	Aplicaţie	http ftp smtp telnet ntp	Data
    6	Prezentare			SSL, TLS
    5	Sesiune			NetBios
    4	Transport	3	Transport	TCP, UDP, RTP, SPX, Netbeui	Segment
    3	Reţea	2	Internetwork	IP, ICMP, ARP, RARP, IGMP, IPX, Netbeui	Packet
    2	Legătură de date (LLC+MAC)	1	Acces la reţea	Ethernet, WiFi, PPP, Token ring, Fibre channel	Frame
    1	Fizic			RS-232, V.90, 10BaseT, 100BaseTX, ISDN, DSL, T1, E1	Bit

    (LLC = Logical Link Control, MAC = Media Access Control)

    Exemplu de stivă de protocoale:  http / ssl / tcp / ip / ethernet / 100baseTX


    Ethernet

    Adresă MAC


    ipconfig /all  Notaţi adresa MAC a calculatorului (Physical address).



    OUI: Organizationally Unique Identifier, primii 3 octeţi din MAC; atribuit de IEEE producatorilor de interfete de retea.





    IP

    Adresă IP, reţea, mască de reţea, gateway
    adresa_de_reţea = adresa_ip AND masca_de_reţea  (AND bit cu bit)
    Dacă 2 calculatoare au aceeaşi adresă de reţea, atunci ele pot comunica direct între ele, altfel expeditorul se va adresa gateway-ului pentru intermediere.

    Adrese IP private:


    • 192.168.0.0. - 192.168.255.255, mask 255.255.255.0
    • 172.16.0.0 - 172.31.255.255, mask 255.255.0.0
    • 10.0.0.0 - 10.255.255.255, mask 255.0.0.0

    ipconfig /all  Notaţi adresa IP a calculatorului, masca de reţea, gateway-ul.

    ARP, Address Resolution Protocol - legătura dintre adresele MAC şi adresele IP


    arp -a  Urmăriţi tabela ARP.

    Care sunt diferentele intre adresele MAC si adresele IP? (utilizare, alocare, nivel actiune)






    ICMP

    ping  Verificaţi dacă un computer (de oriunde din Internet) este accesibil.

    tracert (traceroute) Traseul urmat de pachete până la destinaţie - se poate schimba din moment în moment.




    TCP/UDP

    netstat -a -n afişare conexiuni
